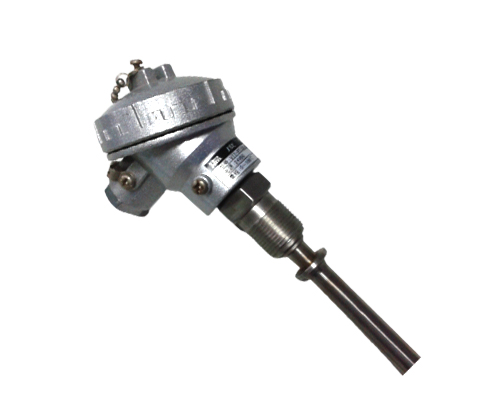

電阻式一體化溫度傳感器/變送器 型號:VT系列
所屬分類: 溫度測量系列
瀏覽次數:
262
專業工程師
一對一服務
產品描述 Product Description
VT系列溫度傳感器、變送器,既可以采用熱電阻,又可以采用熱電偶,有多種接線方式和安裝方式方便用戶選擇。一體化溫度變送器采用最新集成電路,將熱電阻/熱電偶感受到的溫度信號轉換成工業標準的4-20mA電流信號或0-5V,0-10V等電壓信號,廣泛應用于各種溫度測控領域,如制冷、倉庫、加熱、食品、醫藥、化工、冶煉等場合。
產品特點
●多種輸出信號選擇,4-20mA,0-10V,0-5V,1-5V,0.5-4.5V等
●多種溫度傳感器,多種測溫范圍可選擇
●精度高,滿足工業測控要求
●抗干擾,穩定性好
●多種外形,多種安裝方式可選擇
技術選型 Technology Selection
輸入信號:PT100、PT1000、PT、Cu50等熱電阻,K、E、J等熱電偶
測量范圍:熱電阻:-200-600℃;K偶:0-1300℃;E偶,0-800℃;J偶,0-750℃
精度:熱電阻:0.25%F.S,0.5%F.S;熱電偶:1%,冷端補償精度2℃/60℃
輸出信號:4-20mA,0-5V,0-10V,1-5V,0.5-4.5V等
負載能力:電流型≤500W 電壓型≥100KW
供電電壓:24VDC或12-36VDC
工作環境:-20-75℃,
儲存環境:-40-85℃,≤95%RH
殼體材質:304不銹鋼
標識
Marking |
類別
Type |
輸出(僅對變送器)
Output(Only for transmitter) |
溫度傳感器
Temperature sensor |
接線盒與出線
Housing or wiring |
固定形式
Fixed mode |
備注Remarks |
VT |
□ |
□ |
-□ |
-□ |
-□ |
(…) |
VT |
S-傳感器
S-Sensor
T-變送器
T-Transmitter |
1、4-20mA(2線/wire)
2、4-20mA(3線/wire)
3、0-5VDC
4、1-5VDC
5、0.5-4.5VDC
6、0-10VDC
7、RS485
9、定制輸出
As customer
|
R-熱電阻:
R-Resistance-typed
D-熱電偶
D-Thermocouple-typed |
W1-測量引線式
Cable outlet
W2-防濺接線盒式
Splash proof housing
W3-防水接線盒式
Waterproof housing
W4-防暴接線盒式
Explosion-proof housing
W5-圓接插式
Round-Plug
W6-扁接插式
Flat-plug
W7-手柄式
Handle type
W9-特殊結構或定制
Special or as customer |
M1-無固定裝置
Without fixed-device
M2-固定螺紋
With fixed-thread
M3-活動螺紋
With moved-thread
M4-固定卡箍杯口
With fixed-clamp
M5-固定法蘭
With fixed-flag
M9-特殊結構或定制
Special or as customer |
|
注1:傳感器保護套管外徑、長度、螺紋尺寸等參數按客戶要求定制; 未作說明時為Φ8x300。
注2:訂貨時確定具體溫度傳感器型號、測溫范圍;
注3:未作說明,變送器電源為+24VDC。
典型應用 Typical Application
●制冷、恒溫、加熱
●食品、飲料、醫藥、倉庫
●工業自動化與過程控制
●石油、化工、冶煉
●輕工、機械及冶金,汽車制造
●電站、機車及熱電機組
售后承諾 After Sales Commitment
質保與維修
1. 質保期:18個月,是指公司發貨之日起計時,至公司收到需返修的產品之日止。
2.以下情況不屬于質保范圍:⒈ 產品無合格證;⒉ 產品外觀嚴重變形;⒊ 自行拆開或維修過;⒋ 產品無銘牌、標牌辨認不清;⒌ 有防潮、防結露部件的部件自行拆掉;⒍ 超過質保期限。
3本公司對其銷售的產品實行18個月保修,終身維修(超過維修范圍的,本公司只收取工本費)。
知識分享 Knowledge Sharing
注意事項
1. 開箱檢查:打開產品包裝后,請仔細檢查產品外觀是否完好,核定產品說明書與合格證是否與產品一致,并妥善保管產品說明書及合格證一年半以上。
2. 電氣接線與工作電源:嚴格按產品接線示意圖接線,并在允許電源下工作,切勿過電壓使用。經常檢查電纜橡膠護套是否損傷破裂,以免進水引起電氣短路。
3. 安全壓力下使用:嚴禁產品過載使用,產品出現異常請停機檢查。
4. 安裝操作符合規范:產品電纜連接時請勿用力拉扯,以免損壞產品內部結構;產品安裝時扳手只可套接在六方扳手接口處,禁止套接在產品外管及尾部接頭安裝處安裝。
5. 被測介質兼容性:被測量介質與壓力傳感器/變送器結構和膜片材料相兼容,即被測介質不構成對傳感器/變送器的結構和膜片材料造成腐蝕、溶解、磨削等損傷。
6. 壓力變送器/傳感器清洗:產品現場長期使用后,被測介質可能會(huì )堵塞引壓孔而降低產品輸出靈敏度,清洗產品時,請用與變送器結構材料相兼容的溶劑多次清洗,禁止使用一切硬物伸入引壓孔內,以免損壞感壓膜片。
7. 產品禁止敲打或拋擲,以免損壞內部部件及結構。
8. 本安型防爆壓力變送器電氣連接:應與安全柵組成本安防爆系統。安全柵和電源置于安全區,本安型壓力變送器置于危險區并安全可靠接地。安全柵由用戶自己選購,其參數應滿足現場防爆要求,使用方法參考相應的使用說明書。
9. 隔爆型防爆壓力變送器電氣連接:⒈ 殼帽擰緊且嚙合至少6扣、螺紋無損傷;⒉ 該產品結構及零部件,在出廠前均嚴格檢查,安裝使用中切勿劃傷,如有損傷應向制造商訂購不許自配;⒊ 如需加裝電纜護管時,應將變送器電纜裝入護管內,護管與隔爆接頭螺紋連接,電纜自由端應作適當處理,接入相應的防爆盒或設備內;⒋ 電纜引至安全場所方可分芯接線,中途禁止分芯接線;⒌ 被測介質為流體時,在工作溫度范圍內不應有凝固現象以免損壞變送器膜片。
10.本產品沒有客戶可維修部件,出現故障請與廣州華茂公司聯系。
