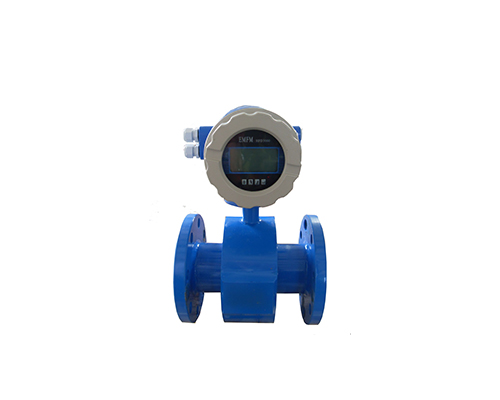

VFD系列智能電磁流量計是一種電磁感應式流量?jì)x表，公稱通徑范圍為10至3000，是集智能化、小型輕量一體化、多功能、高精度、高可靠性為一體的系列電磁流量計產品。它由傳感器和智能轉換器兩部分組成。

工作原理
 電磁流量計工作原理基于法拉第電磁感應定律。即當導電液體流過電磁流量計時，導體中會(huì )產生感應電動勢，其感應電動勢與導電液體流速、磁感應強度、導體寬度（流量計內徑）成正比。該感應電動勢由流量計管壁上的一對電極檢測，通過運算就可以得到流量。
        感應電動勢方程為：E = K B V D
     式中: E— 感應電勢；
           D —測量管內徑；
           B— 磁感應強度；
           V— 平均流速；
           K —與磁場分布及軸向長度有關的系數。

技術參數
測量液體： 導電液體
精    度 ：±0.3％，±0.5％
流體溫度 ：橡膠襯里：-25℃～65℃；F4襯里：-25℃～130℃
導 電 率 ：≥5μs/cm（軟化水需≥20μs/cm）
口徑范圍 ：10～3000
工作壓力 ：0.6MPa、1.0MPa、1.6MPa、2.5MPa、4.0MPa、其他
流速范圍 ：0.5～10m/s
流動方向 ：正/反
電極材料 ：316L/哈氏合金C-2，B-4/鉭/鈦/鉑銥/其他
襯里材料 ：PO/橡膠/PTFE/F4
電極形式 ：標準：兩電極；可選：三電極
防護等級 ：IP65/IP68（分體式）
電   源 ：220V AC /24V DC/電池供電
信號輸出 ：4～20mA/脈沖/
防爆形式 ：非隔爆型/隔爆型

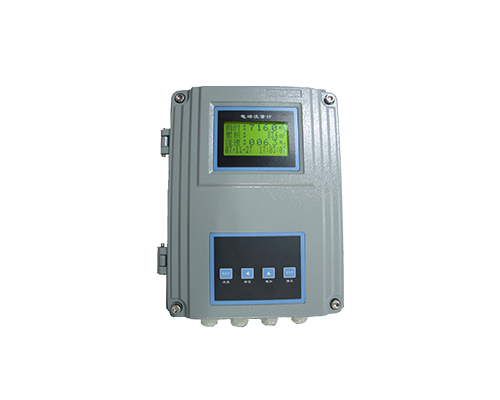

結構形式 ：一體型/分體型
通    訊 ：RS485/RS232/E-REMOTE（HART）/PROFIBUS
工作環境 ：環境溫度-25～60℃  濕度5％～90％

質保與維修
1. 質保期：18個月，是指公司發貨之日起計時，至公司收到需返修的產品之日止。
2.以下情況不屬于質保范圍：⒈ 產品無合格證；⒉ 產品外觀嚴重變形；⒊ 自行拆開或維修過；⒋ 產品無銘牌、標牌辨認不清；⒌ 有防潮、防結露部件的部件自行拆掉；⒍ 超過質保期限。
3本公司對其銷售的產品實行18個月保修，終身維修(超過維修范圍的，本公司只收取工本費)。

注意事項
1. 開箱檢查：打開產品包裝后，請仔細檢查產品外觀是否完好，核定產品說明書與合格證是否與產品一致，并妥善保管產品說明書及合格證一年半以上。
2. 電氣接線與工作電源：嚴格按產品接線示意圖接線，并在允許電源下工作，切勿過電壓使用。經常檢查電纜橡膠護套是否損傷破裂，以免進水引起電氣短路。
3. 安全壓力下使用：嚴禁產品過載使用，產品出現異常請停機檢查。
4. 安裝操作符合規范：產品電纜連接時請勿用力拉扯，以免損壞產品內部結構；產品安裝時扳手只可套接在六方扳手接口處，禁止套接在產品外管及尾部接頭安裝處安裝。
5. 被測介質兼容性：被測量介質與壓力傳感器/變送器結構和膜片材料相兼容，即被測介質不構成對傳感器/變送器的結構和膜片材料造成腐蝕、溶解、磨削等損傷。
6. 壓力變送器/傳感器清洗：產品現場長期使用后，被測介質可能會(huì )堵塞引壓孔而降低產品輸出靈敏度，清洗產品時，請用與變送器結構材料相兼容的溶劑多次清洗，禁止使用一切硬物伸入引壓孔內，以免損壞感壓膜片。
7. 產品禁止敲打或拋擲，以免損壞內部部件及結構。
8. 本安型防爆壓力變送器電氣連接：應與安全柵組成本安防爆系統。安全柵和電源置于安全區，本安型壓力變送器置于危險區并安全可靠接地。安全柵由用戶自己選購，其參數應滿足現場防爆要求，使用方法參考相應的使用說明書。
9. 隔爆型防爆壓力變送器電氣連接：⒈ 殼帽擰緊且嚙合至少6扣、螺紋無損傷；⒉ 該產品結構及零部件，在出廠前均嚴格檢查，安裝使用中切勿劃傷，如有損傷應向制造商訂購不許自配；⒊ 如需加裝電纜護管時，應將變送器電纜裝入護管內，護管與隔爆接頭螺紋連接，電纜自由端應作適當處理，接入相應的防爆盒或設備內；⒋ 電纜引至安全場所方可分芯接線，中途禁止分芯接線；⒌ 被測介質為流體時，在工作溫度范圍內不應有凝固現象以免損壞變送器膜片。
10.本產品沒有客戶可維修部件，出現故障請與廣州華茂公司聯系。
