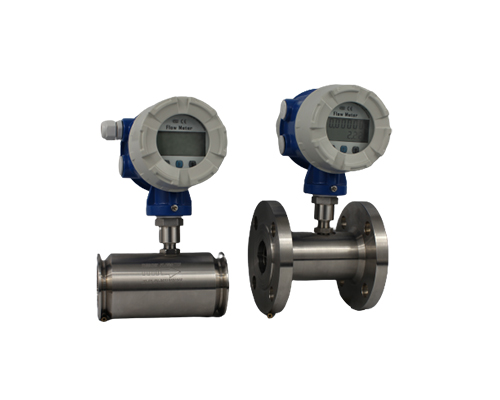

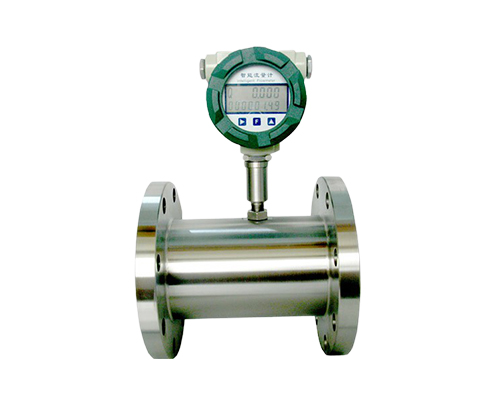

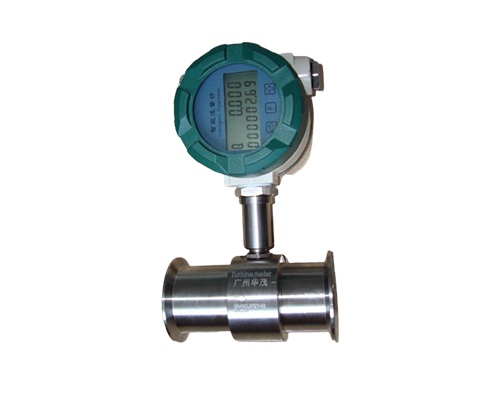

渦輪流量計 型號:VF系列
所屬分類: 流量測量系列
瀏覽次數:
417
專業工程師
一對一服務
產品描述 Product Description
概述:
VF系列渦輪流量計是吸取了國內外流量?jì)x表先進技術經過優化設計,綜合了氣體力學、流體力學、電磁學等理論而自行研制開發的集溫度、壓力、流量傳感器和智能流量積算儀于一體的新一代高精度、高可靠性的精密計量?jì)x表,具有出色的低壓和高壓計量性能,多種信號輸出方式以及對流體擾動的低敏感性,廣泛適用于石油、化工、冶金、供水、造紙、天然氣、煤制氣、液化氣、輕烴氣等的計量。
該產品經國家防爆產品質檢部門按GB3836.2000《爆炸性氣體環境用電氣設備第1部:通用要求》,GB3836.2-2000《爆炸性氣體環境用電氣設備第2部分:隔爆型“d”》和GB3836.4-2000《爆炸性氣體環境用電氣設備第4部分:本質安全型“i”》標準檢驗合格,防爆標志為ExdⅡBT6(隔爆型)、ExiaⅡCT6(本安型)。 適用于含有ⅡA、ⅡB、ⅡC類T1~T6溫度組別爆炸性氣體混合物的0(僅本安型)1、2區危險場所。
二、產品特點:
■優質合金渦輪,具有更高的穩流和耐腐蝕作用
■進口優質專用軸承,使用壽命長
■計量室與通氣室隔絕,保證了儀表的安全性
■可檢測被測氣體的溫度、壓力和流量,能進行流量自動跟蹤補償,并顯示標準狀態下(Pb=101.325KPa,Tb=293.15K)的氣體體積累積量;可實時查詢溫度壓力數值
■流量范圍寬(Qmax/Qmin≥20:1),重復性好,精度高(可達1.0級),壓力損失小,始動流量低,可達0.6m3/h
■智能化儀表系數多點非線性修正
■內置式壓力、溫度傳感器,安全性能高、結構緊湊、外形美觀
■儀表具有防爆及防護功能,防爆標志為ExdⅡBT6、ExiaⅡCT6, 防護等級為IP65
■系統低功耗工作,一節3.2V10AH鋰電池可連續使用3年以上
■儀表系數、累計流量值掉電十年不丟
技術選型 Technology Selection
型號規格 |
顯示、輸出方式 |
供電電源 |
VF |
電壓脈沖低電平≤1V,高電平≥5V,三線制 |
外電源DC12V-24V |
VF-A |
(4~20)mA標準模擬信號線性對應于(0~Qmax)m3/h標準體積流量, 兩線制 |
外電源DC24V |
VF-B |
具有多點精度修正,同時顯示瞬時流量和累計流量雙排液晶顯示,方法如下:
Q XXXX 四位瞬時流量(m3/h)
XXXXXXXX 八位累計流量(m3)
注:累計流量自00.000000開始計數,自動擴大顯示精度,最大記至999999.99。累計流量值可清零,儀表系數、累計流量值掉電十年不丟。 |
3.2V10AH鋰電池供電 |
VF-C |
在VF-B(現場顯示型)基礎上加裝4-20mADC電流輸出 |
外電源DC24V |
VF-D |
在VF-B(現場顯示型)加裝溫度、壓力傳感器,對不同狀況流量進行自動補償修正運算??赏瑫r(shí)查詢溫度、壓力、電池電量等數值??奢敵龈哳l、低頻電壓脈沖信號以及4-20mADC兩線制電流信號。 |
3.2V10AH鋰電池或外電源DC24V |
典型應用 Typical Application
液體類:
石油、化工、冶金、供水、造紙等
氣體類:
天然氣、煤制氣、液化氣、輕烴氣
售后承諾 After Sales Commitment
質保與維修
1. 質保期:18個月,是指公司發貨之日起計時,至公司收到需返修的產品之日止。
2.以下情況不屬于質保范圍:⒈ 產品無合格證;⒉ 產品外觀嚴重變形;⒊ 自行拆開或維修過;⒋ 產品無銘牌、標牌辨認不清;⒌ 有防潮、防結露部件的部件自行拆掉;⒍ 超過質保期限。
3本公司對其銷售的產品實行18個月保修,終身維修(超過維修范圍的,本公司只收取工本費)。
知識分享 Knowledge Sharing
注意事項
1. 開箱檢查:打開產品包裝后,請仔細檢查產品外觀是否完好,核定產品說明書與合格證是否與產品一致,并妥善保管產品說明書及合格證一年半以上。
2. 電氣接線與工作電源:嚴格按產品接線示意圖接線,并在允許電源下工作,切勿過電壓使用。經常檢查電纜橡膠護套是否損傷破裂,以免進水引起電氣短路。
3. 安全壓力下使用:嚴禁產品過載使用,產品出現異常請停機檢查。
4. 安裝操作符合規范:產品電纜連接時請勿用力拉扯,以免損壞產品內部結構;產品安裝時扳手只可套接在六方扳手接口處,禁止套接在產品外管及尾部接頭安裝處安裝。
5. 被測介質兼容性:被測量介質與壓力傳感器/變送器結構和膜片材料相兼容,即被測介質不構成對傳感器/變送器的結構和膜片材料造成腐蝕、溶解、磨削等損傷。
6. 壓力變送器/傳感器清洗:產品現場長期使用后,被測介質可能會(huì )堵塞引壓孔而降低產品輸出靈敏度,清洗產品時,請用與變送器結構材料相兼容的溶劑多次清洗,禁止使用一切硬物伸入引壓孔內,以免損壞感壓膜片。
7. 產品禁止敲打或拋擲,以免損壞內部部件及結構。
8. 本安型防爆壓力變送器電氣連接:應與安全柵組成本安防爆系統。安全柵和電源置于安全區,本安型壓力變送器置于危險區并安全可靠接地。安全柵由用戶自己選購,其參數應滿足現場防爆要求,使用方法參考相應的使用說明書。
9. 隔爆型防爆壓力變送器電氣連接:⒈ 殼帽擰緊且嚙合至少6扣、螺紋無損傷;⒉ 該產品結構及零部件,在出廠前均嚴格檢查,安裝使用中切勿劃傷,如有損傷應向制造商訂購不許自配;⒊ 如需加裝電纜護管時,應將變送器電纜裝入護管內,護管與隔爆接頭螺紋連接,電纜自由端應作適當處理,接入相應的防爆盒或設備內;⒋ 電纜引至安全場所方可分芯接線,中途禁止分芯接線;⒌ 被測介質為流體時,在工作溫度范圍內不應有凝固現象以免損壞變送器膜片。
10.本產品沒有客戶可維修部件,出現故障請與廣州華茂公司聯系。
